1.2 防水コネクタ

製品ステータス

量産中

製品カテゴリ

電線・コネクタ・外装部品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

自動運転・安全装置に使用されるコネクタ （ソナーセンサ、ミリ波レーダ、サテライトセンサ、排気温センサ等）

課題・背景

・OEMを跨いだ機器標準化が進んでおり、機器に標準間口が多く採用されている
・銅価格高騰への対応や軽量化ニーズから、アルミ電線の採用が増えている
・半かん合防止のため、かん合保証可能なコネクタ構造が求められている

特徴

1.間口形状はUSCAR防水1.2に準拠、めっきはSn、Agを選択可能
2.電線は銅、アルミを選択可能（それぞれに対応した端子をラインナップ）

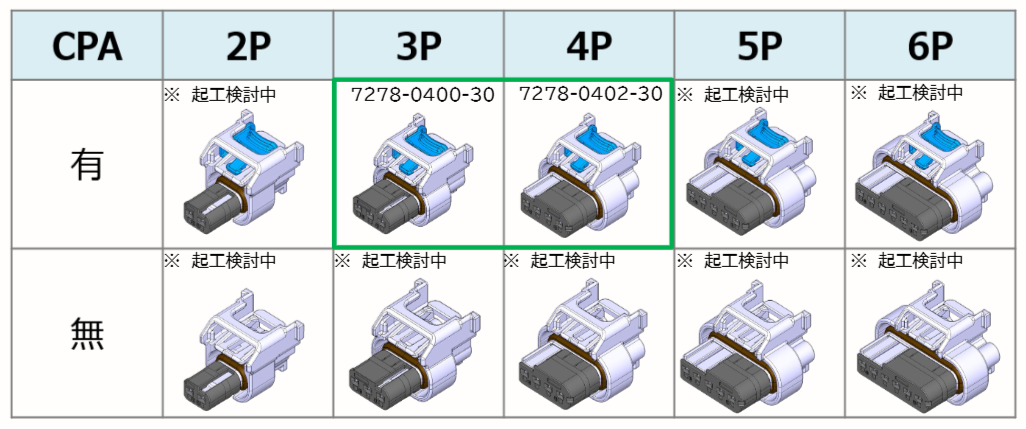

3."かん合保証機構（CPA※）付きを選択可能※ CPA (Connector Position Assurance) コネクタのかん合を保証する部品"

製品詳細

仕様

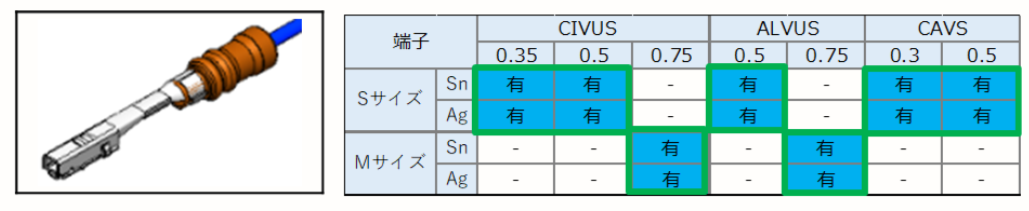

適用電線

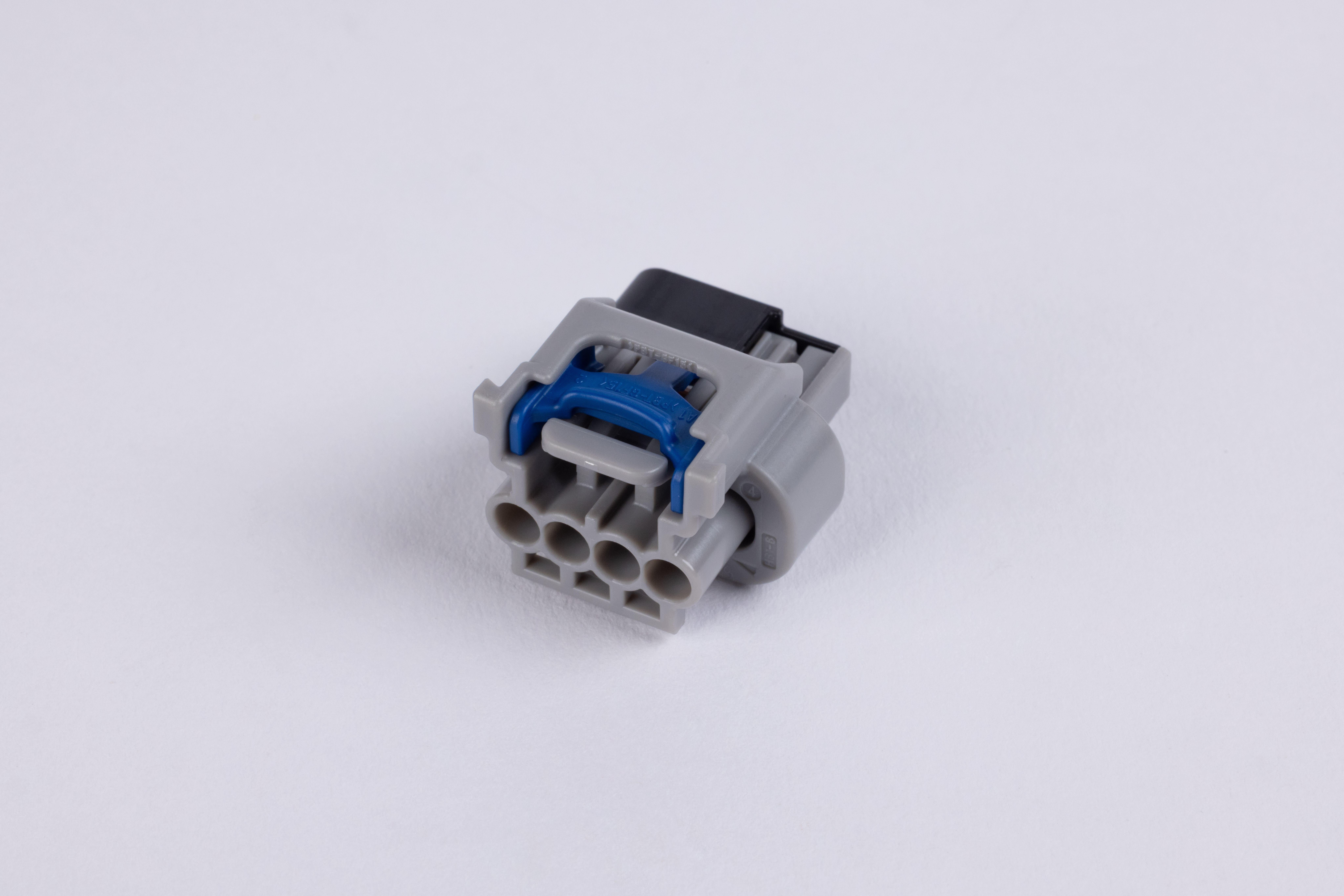

外観
