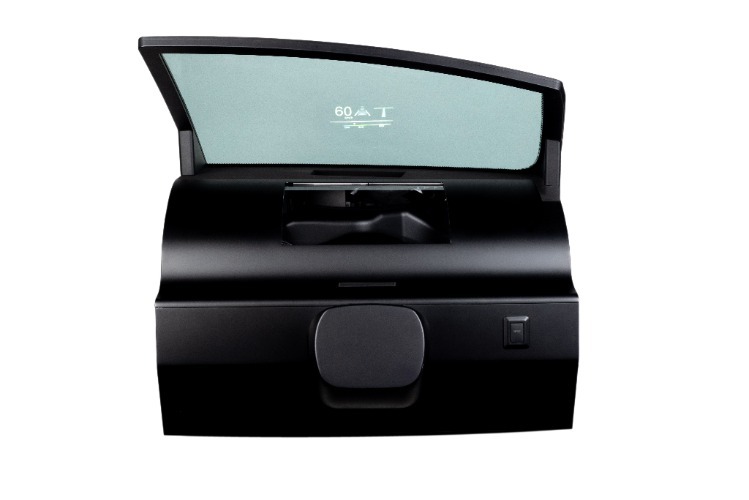

超小型筐体HUD

製品ステータス

開発中

製品カテゴリ

HMI関連製品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

表示サイズは従来品と同等で筐体の小型化を実現 従来品では難しかった小型車両への搭載が可能

課題・背景

小型車両では搭載スペースが限られており、従来のHUDでは筐体が大きく搭載が困難 筐体の小型化に伴って、表示サイズも縮小

特徴

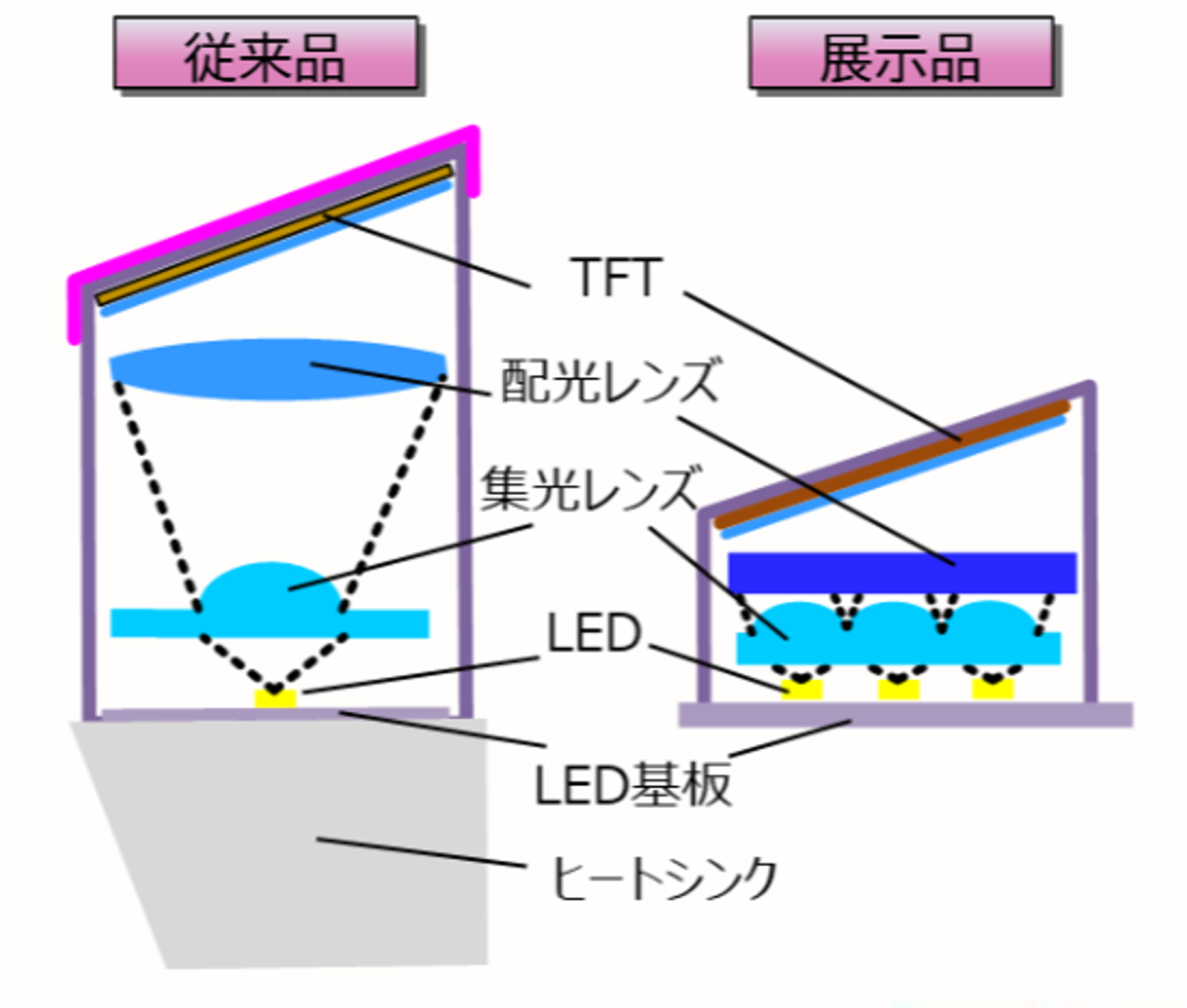

1.LEDチップ数を増やし、面光源とすることで表示ユニットの薄型化を実現
2.LEDチップ個当たりの出力を抑えることでヒートシンクを廃止

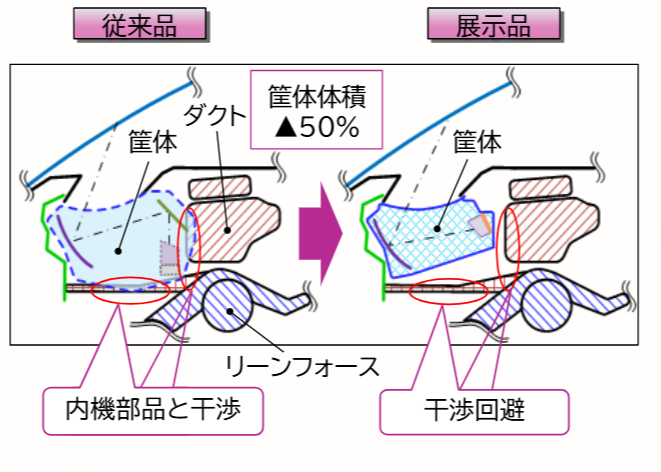

3.折返しミラーレスと非球面ミラーの高倍率化により光路を短縮し筐体を小型化

製品詳細

主要性能、仕様・構造

表示サイズ

240X90mm

視距離

2m

虚像表示輝度

13,000cd/m2

筐体体積

2.5L以下（従来比50％削減）

重量

1,000ｇ以下（従来比50％削減）

ヒートシンクレス表示ユニット
折り返しミラーレス
