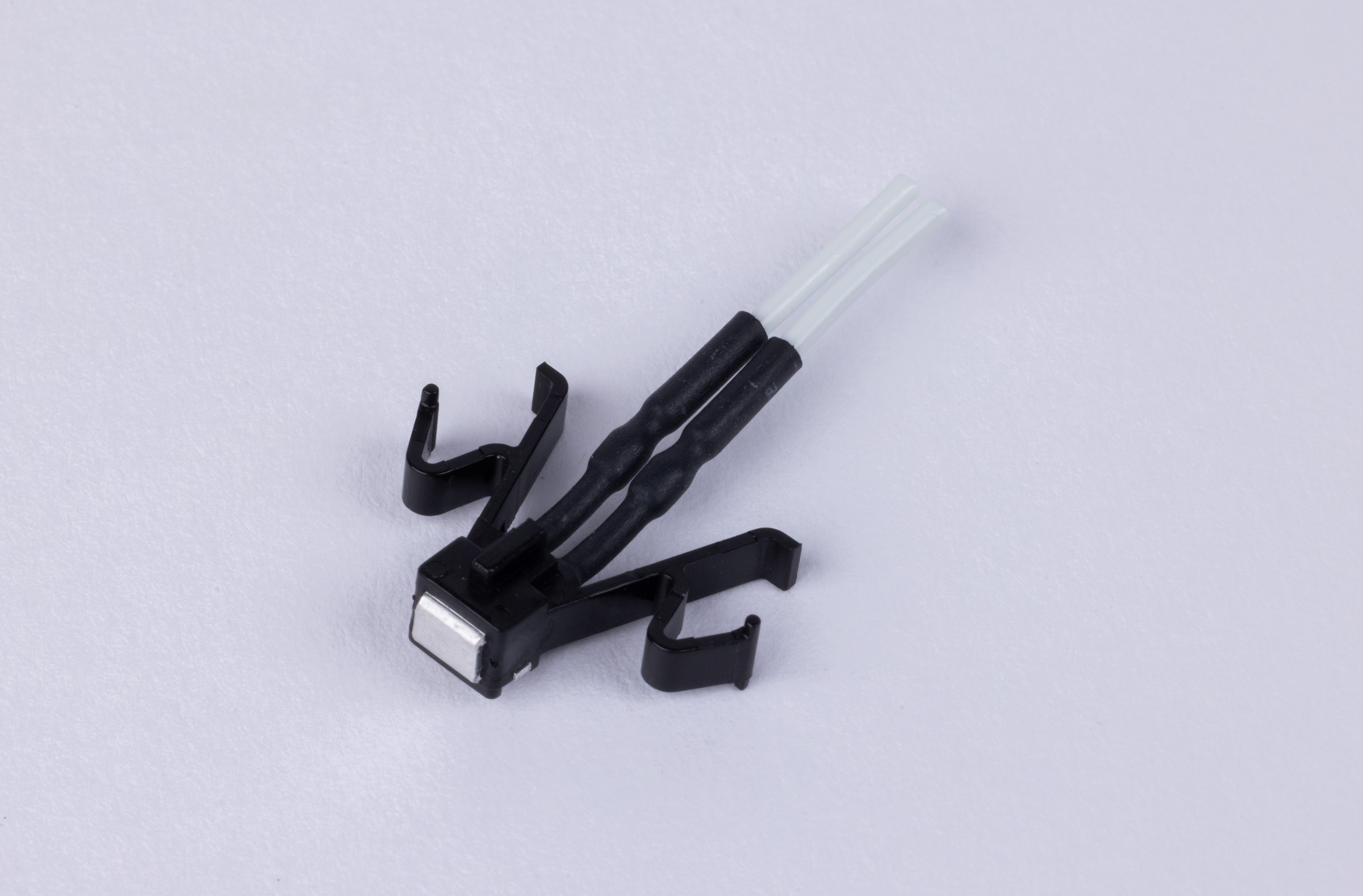

セル温度センサ

製品ステータス

量産中

製品カテゴリ

センサ関連製品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

小型・軽量でセル表面の温度を確実に検出するセンサの提供

課題・背景

小型・軽量でセル表面の温度を確実に検出するセンサの提供

特徴

1.バッテリセルの温度を検出

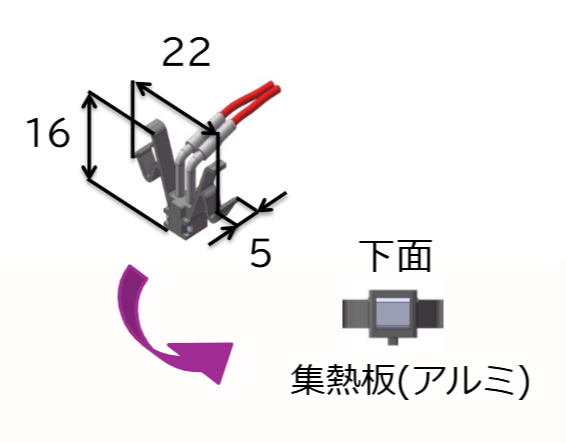

2.樹脂ばねを用いた押し当て構造により、温度検出部をセル表面へ確実に密着させて高い測温性能を確保

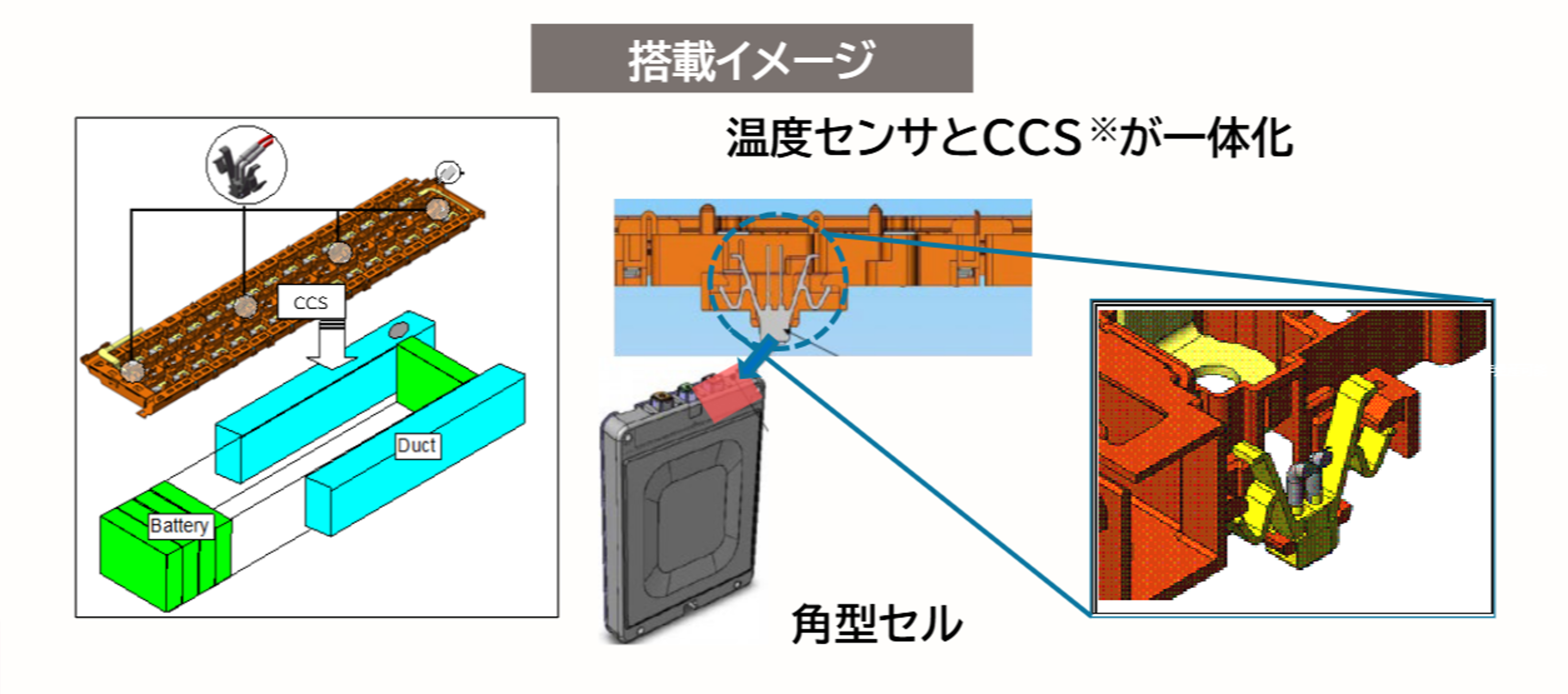

3.CCS（※）へ取付けることでセット納入が可能な為、個別取付け作業を解消 （※）CCS：Cell Contacting System

製品詳細

仕様・機能

電源電圧

5.0±0.5V

使用温度

-30℃～80℃

抵抗値

10kΩ±1%

B定数

3435K±1%

絶縁抵抗

≧100MΩ（DC1000V印加時）
