1Gbps対応 光コネクタ・ケーブルASSY

製品ステータス

量産中

製品カテゴリ

電線・コネクタ・外装部品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

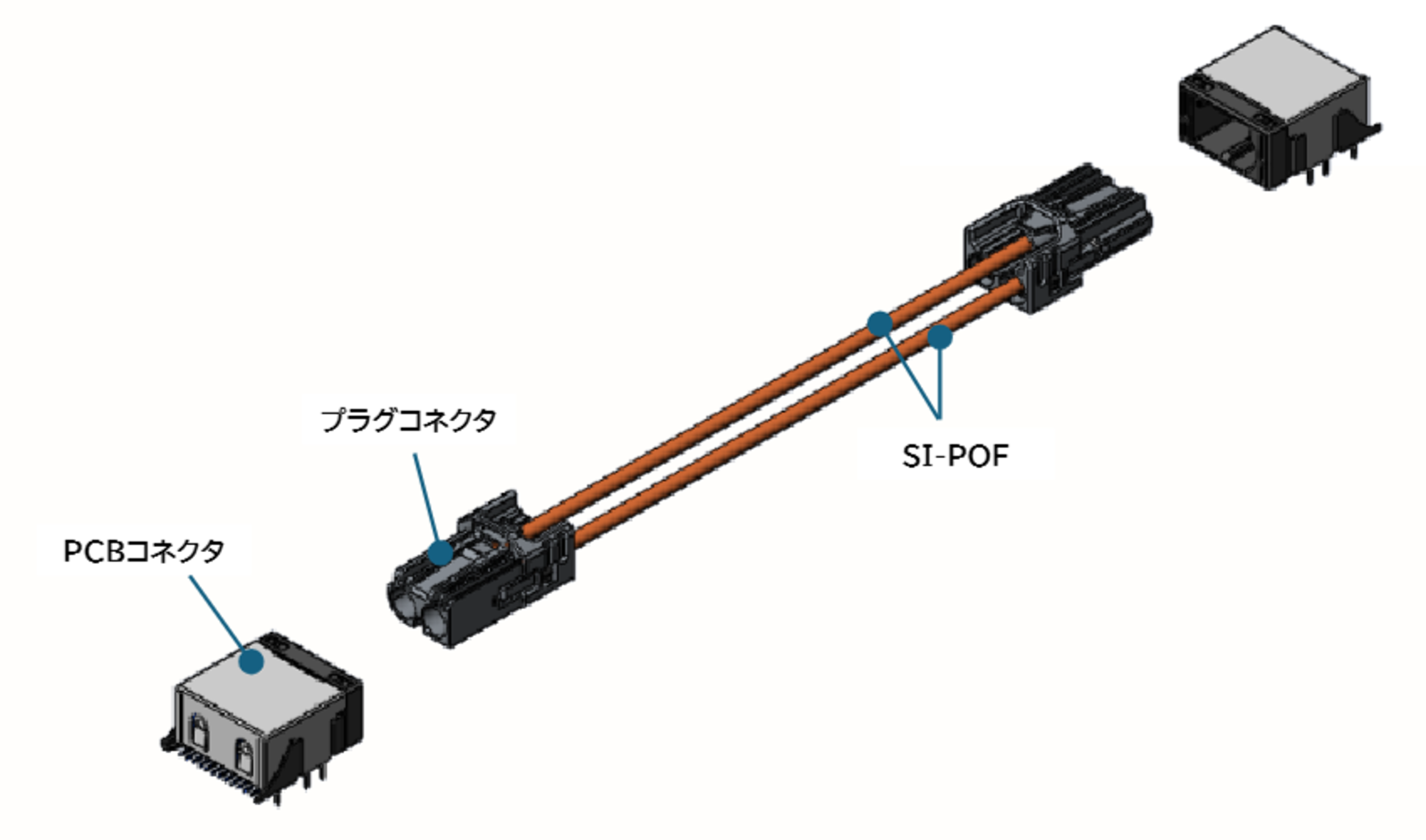

高速光通信システムを実現する車載向け光コネクタ・ケーブルASSY

課題・背景

・自動運転に向けた車載高速通信への対応 (主要ECU間のデータ伝送)
・ 車両の電動化に伴うノイズ及び電気的絶縁への対応
・ 軽量化によるカーボンニュートラルへの貢献

特徴

1.プラスチック光ファイバ採用で軽量化＆耐ノイズ性向上を実現 (シールド電線比 質量1/4)
2.プラスチック光ファイバ採用で車載環境下で高信頼性を確保
3.従来のMOSTコネクタと比べて70%の小型化を実現

製品詳細

主要性能、仕様・構造

アプリケーション例

Gigabit Ethernet
伝送速度

～1Gbps
光源

LED
光ファイバ

SI-POF (Step Index Plastic Optical Fiber)
使用温度範囲

コネクタ： -40～+105℃
光ファイバ： -40～+90℃
PCBコネクタ質量

4.7g
PCBコネクタサイズ

20.1（W）×22.8（D）×12.1（H）mm
変調方式

多値
電源電圧

3.3V±5%
伝送距離

～40m
基板実装

スルーホールリフロー/ SMT
