電源分配ボックス

製品ステータス

量産中

製品カテゴリ

電子製品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

従来のジャンクションブロック（J/B）に対し、半導体リレーによる 電源分配機能の高集積化と付加価値機能を追加

課題・背景

電源分配ボックスの搭載スペースが少なくなっており、小型化・高集積化が求められている

特徴

1.半導体リレーの採用による小型、高集積化
2.半導体ヒューズの採用によるメンテナンスフリー化
3.マイコンの活用による自己診断/故障検知機能

製品詳細

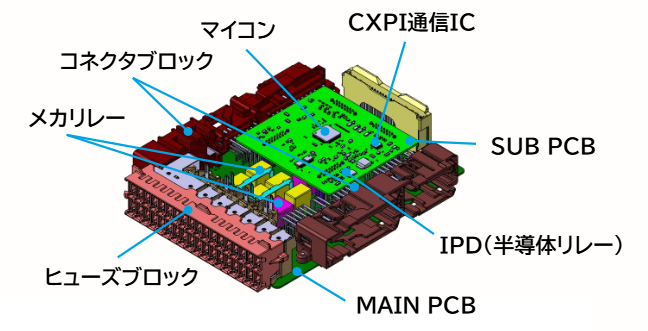

主要性能、仕様・構造

ヒューズ

46個
メカリレー

11個
半導体リレー

7個
コネクタ端子数

157本
総通電電流値

約120A

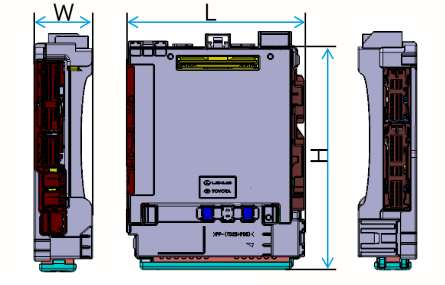

体格（L×W×H）

142×47×180[ｍｍ]
通信プロトコル

CXPI

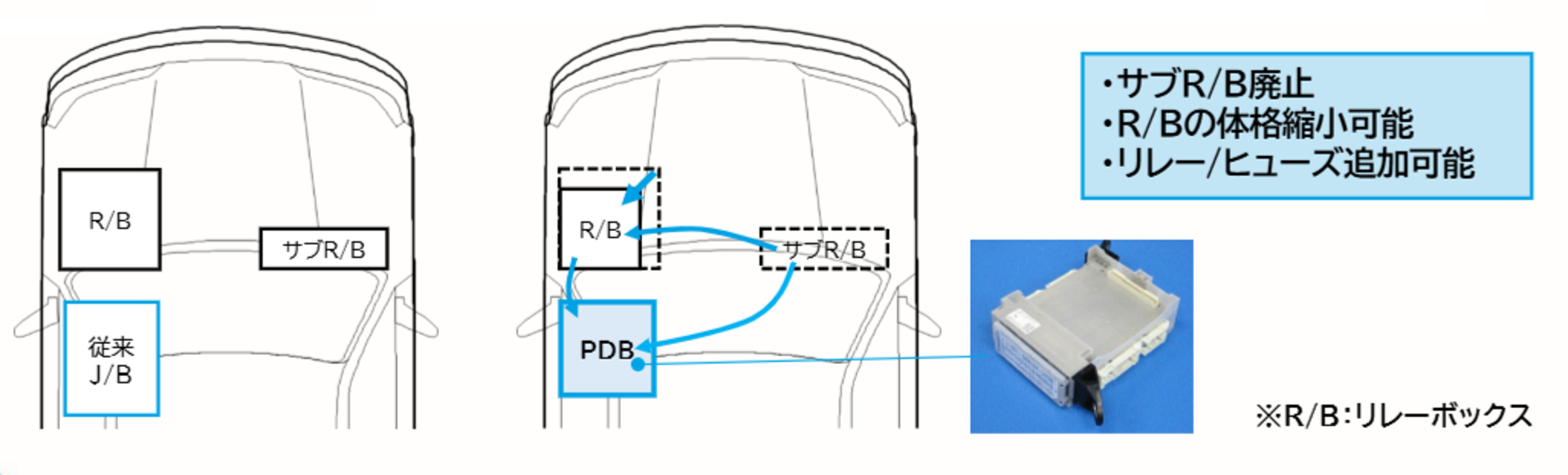

PDB適用時の効果
