高速通信コネクタ・ケーブル

製品ステータス

量産中
開発中

製品カテゴリ

電線・コネクタ・外装部品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

車内通信（Ethernet/画像伝送）に対応した標準規格（USCAR 等）コネクタ
車内通信に対応した標準規格（ISO 19642）に準拠した高速通信ケーブル

課題・背景

緊急通報（欧州eCall等）や運転支援を目的とした車車間・路車間・車とあらゆる物との通信が加速 →広い周波数への対応と高信頼性を備えたコネクタ・ケーブルが必要

特徴

1.高周波性能 ： 同軸9GHz、差動5GHz の広帯域に対応
2.高信頼性 ： 車載環境 / 製造バラツキを加味したマージンを確保
3.高生産性 ： ワイヤーハーネスメーカが考案するASSYし易い構造

製品詳細

主要性能、仕様・構造

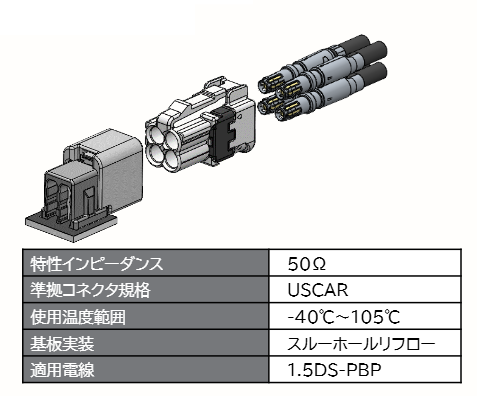

同軸通信コネクタ

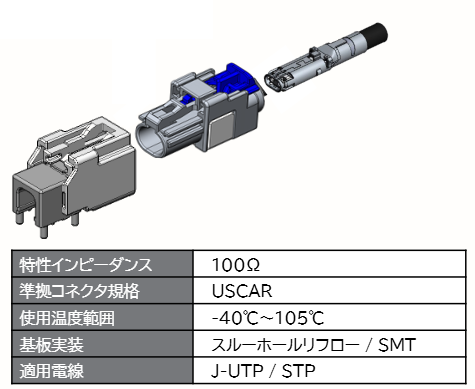

差動通信コネクタ

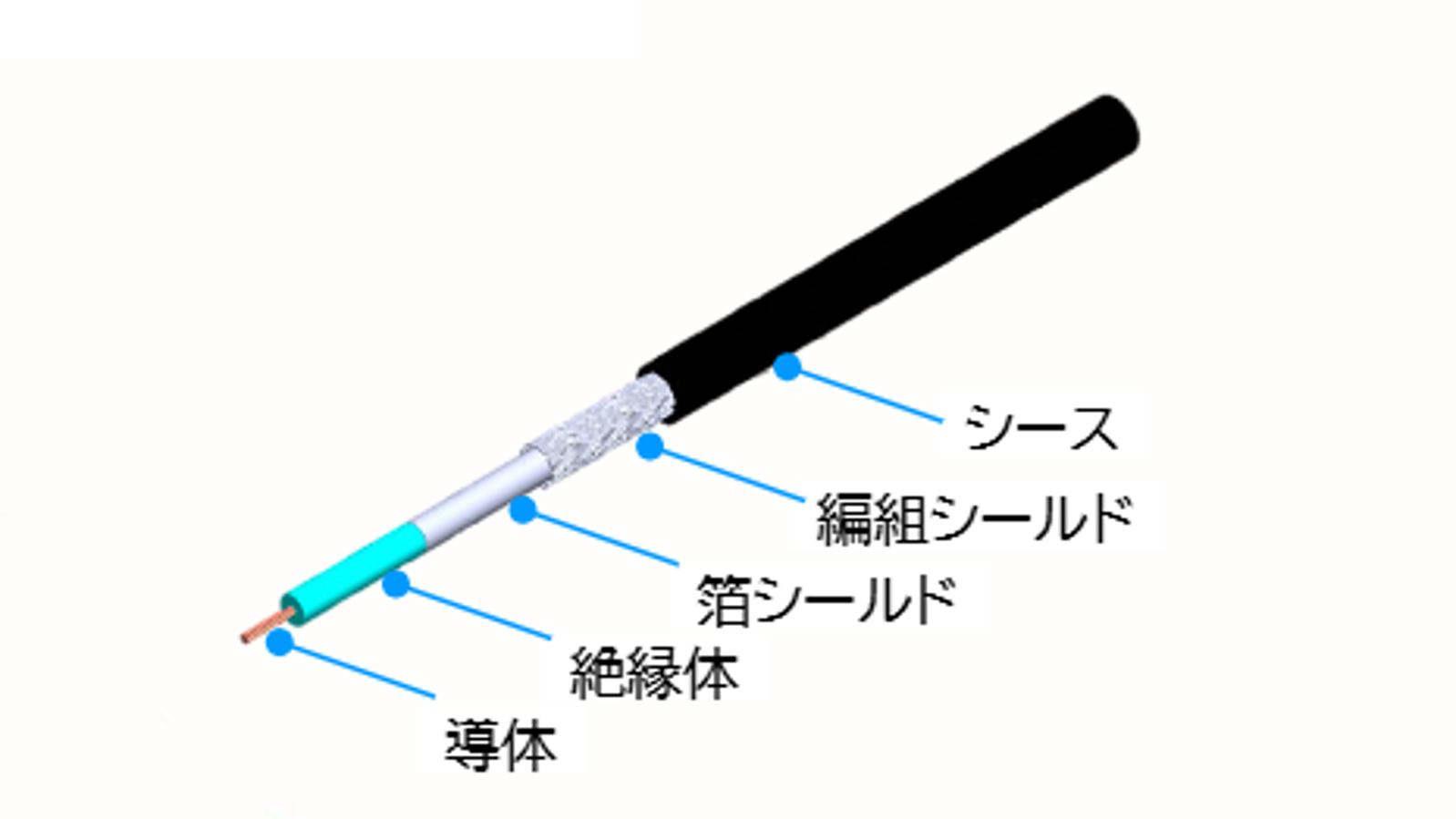

同軸通信ケーブル

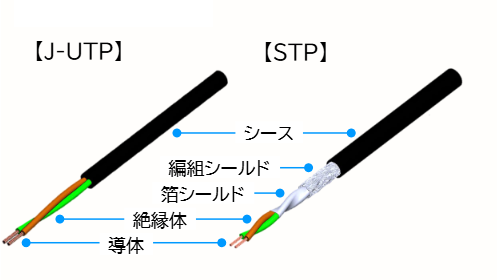

差動通信ケーブル
