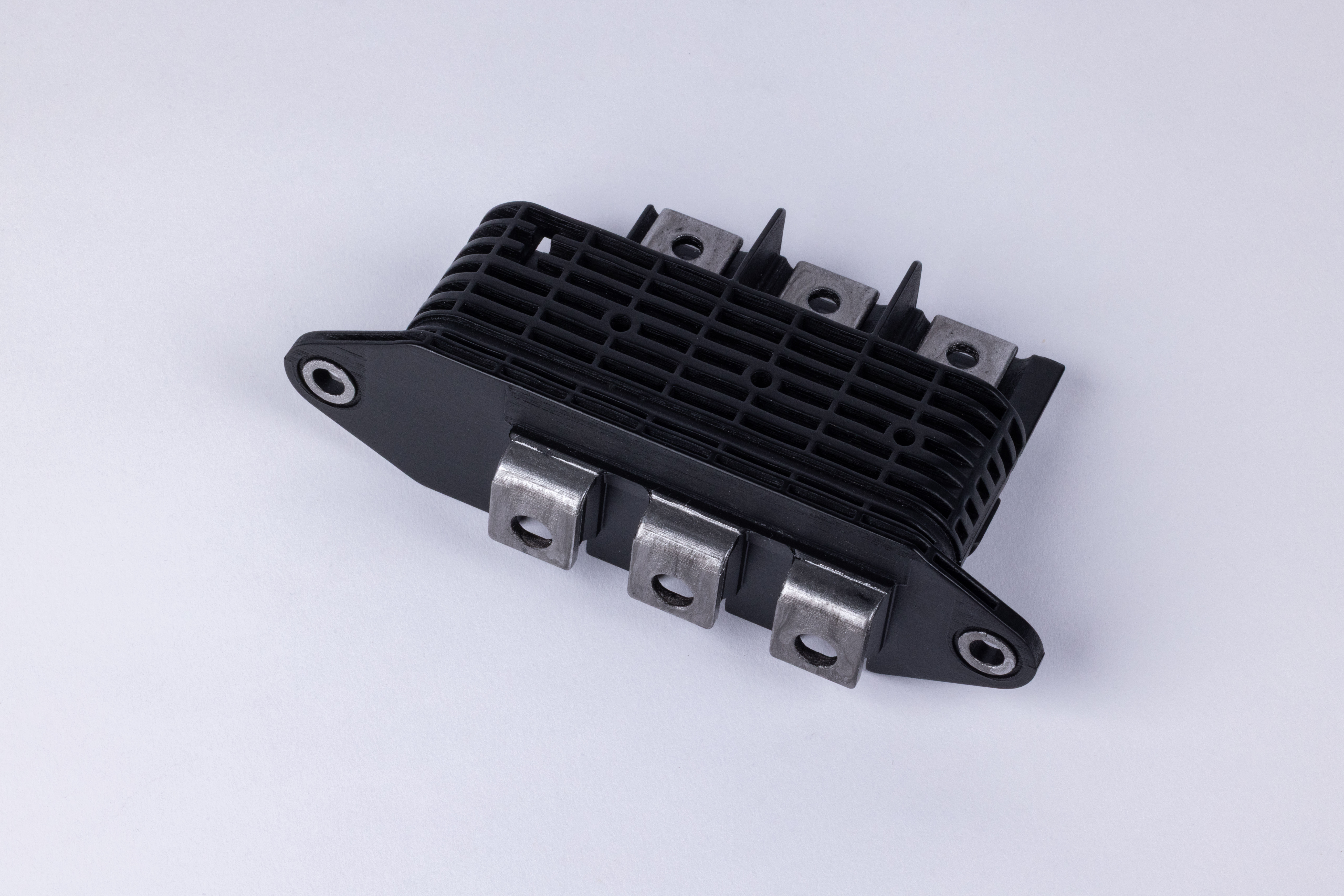

端子台一体電流センサ

製品ステータス

開発中

製品カテゴリ

センサ関連製品

車両タイプ

HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

・端子台一体化によりスペースの効率化に貢献
・仕様（電流検出範囲、形状etc.）に合せたカスタマイズが可能

課題・背景

電動化に向けて駆動ユニット（e-axle等）の小型・軽量化が必要

特徴

1.BEV / HEVのインバータから出力される3相モータ電流を測定
2.電流センサと端子台を一体化することで軽量化、およびスペース効率を最適化
3.お客様の要求に合わせた専用設計が可能（測定範囲、形状、etc）

製品詳細

仕様・機能

電源電圧

5.0V±0.5V
使用温度

-40～125℃
電流検出範囲

±1000A
出力精度

±9A以下(オフセット)
±3％以下(ゲイン)
出力方式

アナログ(レシオメトリック出力)
応答速度

6μs以下
検出方式

ホールICによる磁束密度検出
消費電流

42ｍA以下
(詳細仕様は要求仕様を元に個別に検討させていただきます)

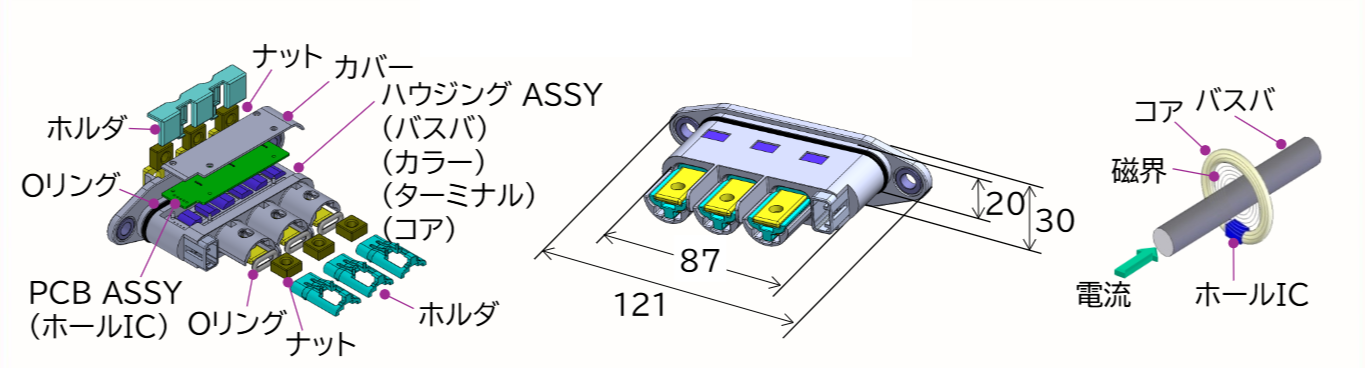

外観・構造

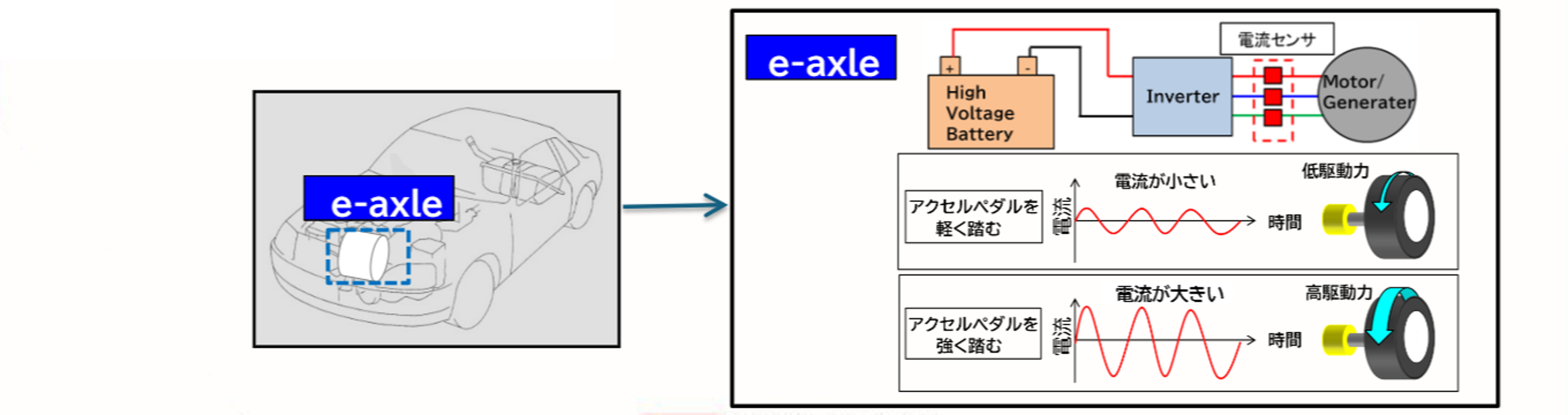

システム
