カラーイルミネーションECU

製品ステータス

量産中

製品カテゴリ

電子製品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
BEV（電気自動車）
FCEV（燃料電池自動車）

基本情報

概要

車室内空間の価値を高める、きめ細やかなイルミネーション制御を実現 多重通信により入出力を集約し配線をスリム化

課題・背景

クルマの進化に伴い車室内空間での過ごし方が多様化してきている 従来品に対して、色数増加と各席の明るいパーソナル照明など、高機能化が求められている

特徴

1.イルミ表現力の向上(16色→64色 ・ 最大30段階調光を実現)
2.高輝度LEDを駆動可能な出力電流値を確保（0.１２A→1.1A）
3.CXPI通信により入出力チャンネル数分の電線本数を削減（入出力合計:30本→1本）

製品詳細

主要性能、仕様・構造

定格電圧

12.0V
使用温度範囲

-30℃ ～ +85℃

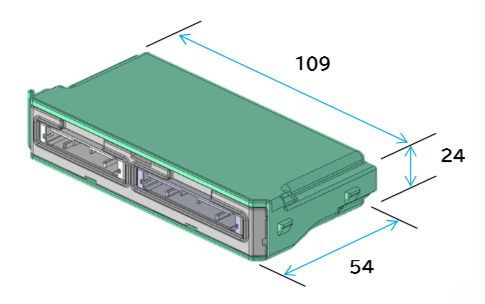

外形サイズ

109mm × 54mm × 24mm
出力方式

PWM
出力分解能

0.1%
最大出力電流

1.1A (一部チャネルのみ)
マルチカラーLED 出力チャネル数

2ch
シングルLED 出力チャネル数

10ch
スイッチ 入力チャネル数

18ch
多重通信プロトコル

CXPI

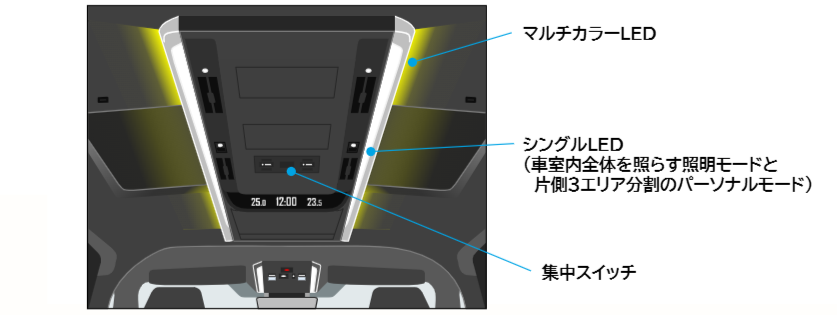

ルーフ照明への搭載例
