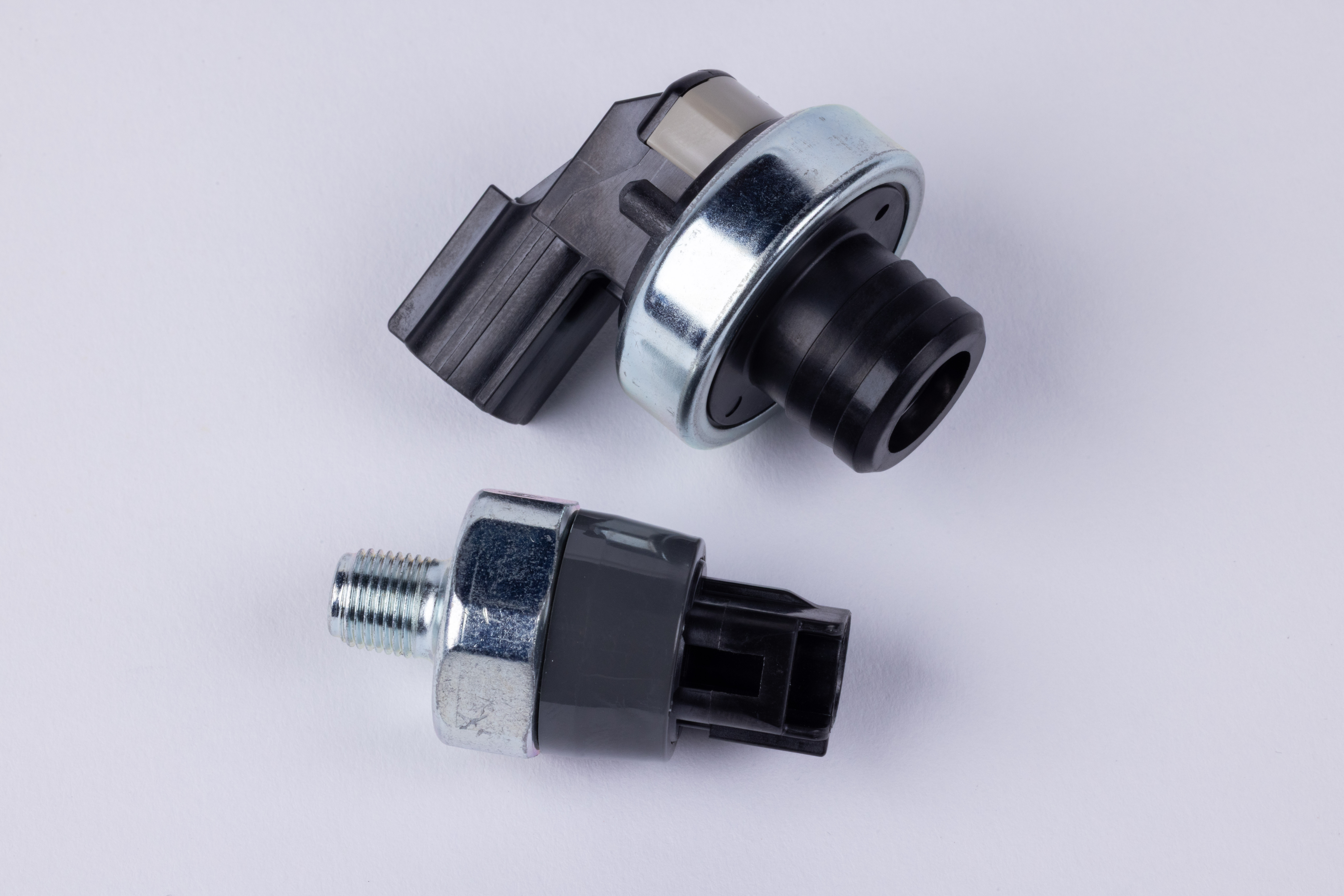

バキュームスイッチ

製品ステータス

量産中

製品カテゴリ

センサ関連製品

車両タイプ

ICV（ガソリン車）
HEV（ハイブリッド車）
PHEV（プラグインハイブリッド車）
FCEV（燃料電池自動車）

基本情報

概要

・必要な機能を低価格で提供
・負圧検出における長年の実績と信頼性

課題・背景

①小型、軽量設計
②ボディアースを取れない箇所への使用

特徴

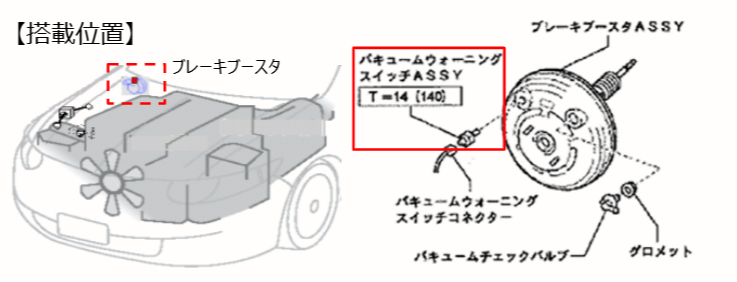

1.ブレーキブースター内の負圧低下を検出
2.負圧が閾値以下になると接点が作動し、メータのウォーニングランプが点灯
3.取付け相手に応じて2つのタイプを用意 　　1極タイプ：ネジ固定によるボディアース構造 　　2極タイプ：グロメットへの圧入固定

製品詳細

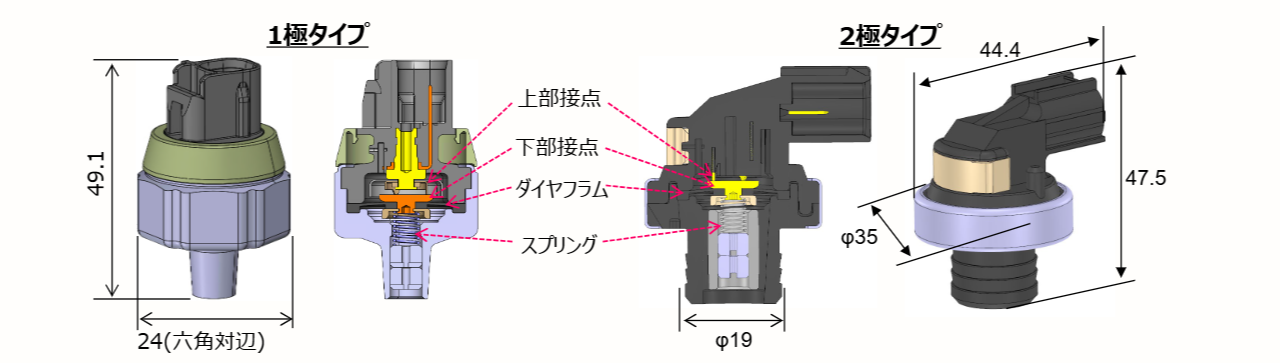

1. 小型、軽量設計

基本性能

作動圧

-13.3kPa（調整可能）

使用温度範囲

-30～100℃

測定媒体

空気（真空圧）

質量

1極 53g、2極 42g

小型、軽量の為、狭い空間へ搭載可能

2. ボディアースを取れない箇所への使用（2極タイプ）

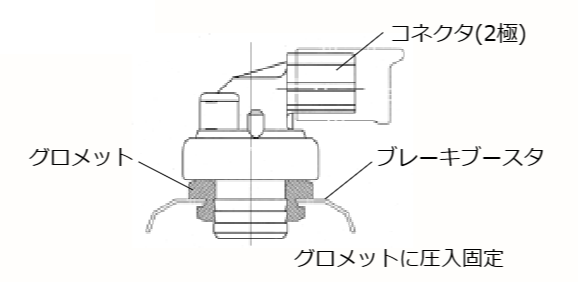

搭載状態

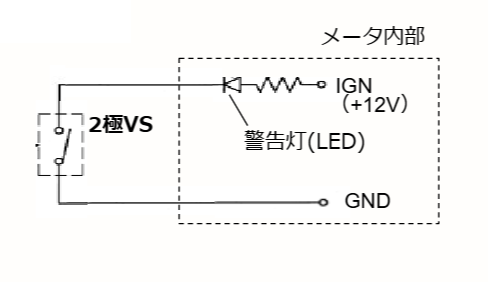

回路図

ボディアースの取れない材料に取付け可能

生産実績：1極タイプ 1970年代L/O （80万個/年）
2極タイプ 2006年L/O （240万個/年）
