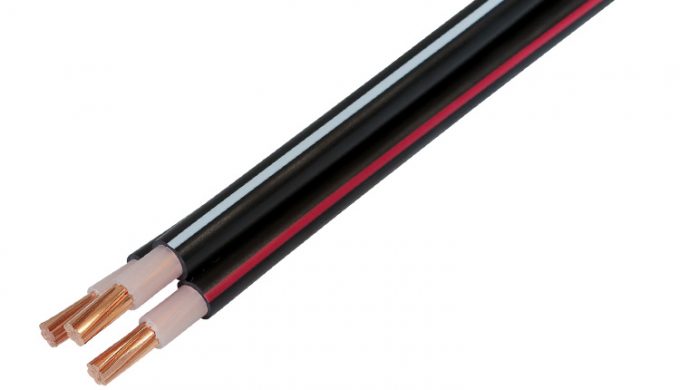

600V架橋ポリエチレン絶縁ビニルシースケーブル(600V-CV、CVD・T・Q)

600V-CV

関連規格
JIS C 3605

曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
省力化
接続作業、結線作業などの作業を削減することができます。
省施行
狭い場所での作業、また狭い場所への配線を可能にします。
省スペース
当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
工期短縮
ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
安全施行
ケーブル曲げやくせ付けが容易に出来ます。
やわらか
環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
エコ
品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
高信頼性
太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
耐紫外線
太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
耐候性
日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
JISマーク
新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース(DB)のことです。また、そのDBに登録されている製品です。
NETIS
RoHS指令は、人の健康や環境を保護するため合計10種の有害物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質)の使用を制限しております。
RoHS2対応
スーパーハイビジョンと呼ばれる高解像度(画素数)に対応した製品です。
4K/8K

アイコン詳細はこちら

特長

絶縁体が架橋ポリエチレンでVVRよりも電流容量を多くとることができるため主要回路の配線など信頼性の高い用途に適します。
なお、単心ケーブルを2条により合わせたデュプレックス形、3条により合わせたトリプレックス形、4条により合わせたカドラプレックス形もラインナップしております。
やわらか電線で、くせ付けがしやすく、安全・安心の施工に貢献できます。

構造図例

600V-CV

仕様

導体サイズ
(mm2
仕上り外径(mm) 概算質量(kg/km) タバ製品(m) 許容電流(A) 在庫
単心 2心 3心 4心 単心 2心 3心 4心 単心 2心 3心 4心 単心 2心 3心 4心 単心 2心 3心 4心
2 9.8 10.5 11.5 110 130 160 31 28 23 21
3.5 7.0 11.0 12.0 13.0 75 140 190 230 50、100 50、100 44 39 33 30
5.5 8.0 13.0 14.0 15.5 100 210 270 340 50、100 50、100 58 52 44 39
8 8.4 14.0 15.0 16.5 130 260 340 440 30、50、100 72 65 54 49
14 9.4 16.0 17.0 18.5 190 400 550 700 30、50 100 91 76 68
22 11.0 19.0 21 23 280 600 800 1,000 50 130 120 100 91
38 13.0 23 25 28 430 950 1,300 1,700 190 170 140 125
60 15.5 29 31 34 650 1,500 2,000 2,700 255 225 190 170
100 19.0 37 39 1,100 2,400 3,400 355 310 260 235
150 22 43 46 1,500 3,400 4,700 455 400 340 310
200 26 50 54 2,000 4,600 6,500 545 485 410 375
250 28 54 58 2,500 5,600 8,000 620 560 470 425
325 31 3,100 725 660 555 505

備考)許容電流条件 気中及び暗渠布設(日射の影響なし) 基底温度 40℃、導体許容最高温度90℃(単心 3条、S=2d、その他1条)
●:在庫品 〇:受注生産品

600V-CVD・T・Q

関連規格
JIS C 3605

曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
省力化
接続作業、結線作業などの作業を削減することができます。
省施行
狭い場所での作業、また狭い場所への配線を可能にします。
省スペース
当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
工期短縮
ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
安全施行
ケーブル曲げやくせ付けが容易に出来ます。
やわらか
環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
エコ
品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
高信頼性
太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
耐紫外線
太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
耐候性
日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
JISマーク
新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース(DB)のことです。また、そのDBに登録されている製品です。
NETIS
RoHS指令は、人の健康や環境を保護するため合計10種の有害物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質)の使用を制限しております。
RoHS2対応
スーパーハイビジョンと呼ばれる高解像度(画素数)に対応した製品です。
4K/8K

アイコン詳細はこちら

特長

絶縁体が架橋ポリエチレンでVVRよりも電流容量を多くとることができるため主要回路の配線など信頼性の高い用途に適します。
なお、単心ケーブルを2条により合わせたデュプレックス形、3条により合わせたトリプレックス形、4条により合わせたカドラプレックス形もラインナップしております。
やわらか電線で、くせ付けがしやすく、安全・安心の施工に貢献できます。

構造図例

仕様

600V-CVD・T・Q

仕様

導体サイズ
(mm2
仕上り外径(mm) 概算質量(kg/km) タバ製品(m) 許容電流(A) 在庫
CVD CVT CVQ CVD CVT CVQ CVD CVT CVQ CVD CVT CVQ CVD CVT CVQ
8 18.5 370 50 66 62 56
14 19.0 21 23 370 550 750 30、50 91 86 78
22 22 24 27 550 800 1,100 30、50 120 110 100
38 26 28 31 850 1,300 1,700 165 155 140
60 31 33 37 1,300 1,900 2,500 225 210 190

備考)許容電流条件 気中及び暗渠布設(日射の影響なし) 基底温度 40℃、導体許容最高温度90℃(1条)
●:在庫品 〇:受注生産品

プレミアム

プレミアム

導体サイズ
(mm2
仕上り外径(mm) 概算質量(kg/km) 許容電流(A) 在庫
CVD CVT CVQ CET CVD CVT CVQ CET CVD CVT CVQ CET CVD CVT CVQ CET
100 38 41 46 41 2,000 3,000 4,000 2,900 310 290 265 290
150 44 47 53 47 2,900 4,400 6,000 4,300 400 380 350 380
200 51 55 62 55 3,900 6,000 8,000 6,000 490 465 430 465
250 56 60 67 60 4,800 7,000 9,500 7,000 565 535 495 535
325 61 66 74 66 6,000 9,500 12,500 9,000 670 635 590 635

備考)許容電流条件 気中及び暗渠布設(日射の影響なし) 基底温度 40℃、導体許容最高温度90℃(1条)
●:在庫品 〇:受注生産品
