電力用ケーブル

製品情報

600V架橋ポリエチレン絶縁 耐燃ポリエチレンシースケーブル(EM-600V-CE、CED・T・Q)

EM-600V-CE

関連規格
JIS C 3605

曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
省力化
接続作業、結線作業などの作業を削減することができます。
省施工
狭い場所での作業、また狭い場所への配線を可能にします。
省スペース
当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
工期短縮
ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
安全施工
ケーブル曲げやくせ付けが容易に出来ます。
やわらか
環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
エコ
品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
高信頼性
太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
耐紫外線
太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
耐候性
日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
JISマーク
新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。
NETIS
RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。
RoHS2対応
スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。
4K/8K

アイコン詳細はこちら

特長

CVケーブルのエコ仕様で環境を配慮したものになります。
やわらか電線で、くせ付けがしやすく、安全・安心の施工に貢献できます。
また耐傷性を向上（当社従来比）させ、シースに傷が付きにくくなっています。

構造図例

EM-600V-CE

仕様

導体サイズ
（mm2）		 仕上り外径（mm） 概算質量（kg/km） 許容電流（A） 在庫
単心 2心 3心 4心 単心 2心 3心 4心 単心 2心 3心 4心 単心 2心 3心 4心
2 ー 9.8 10.5 11.5 ー 95 120 150 31 28 23 21 ー ● ● ●
3.5 ー 11.0 12.0 13.0 ー 130 170 220 44 39 33 30 ー ● ● ●
5.5 8.0 13.5 14.0 15.5 95 210 270 330 58 52 44 39 〇 ● ● ●
8 8.4 14.0 15.0 16.5 120 260 340 430 72 65 54 49 〇 ● ● ●
14 9.4 16.0 17.0 19.0 180 390 550 700 100 91 76 68 〇 ● ● ●
22 11.0 19.0 21 23 260 600 800 1,000 130 120 100 91 〇 ● ● ●
38 13.0 23 25 28 420 900 1,300 1,700 190 170 140 125 〇 ● ● ●
60 15.5 29 31 34 650 1,400 2,000 2,600 255 225 190 170 〇 ● ● 〇
100 19.0 37 39 ー 1,000 2,400 3,300 ー 355 310 260 235 〇 〇 〇 ー
150 22 43 46 ー 1,500 3,300 4,700 ー 455 400 340 310 ● 〇 〇 ー
200 26 50 ー ー 2,000 4,500 ー ー 545 485 410 375 ● 〇 ー ー
250 28 ー ー ー 2,400 ー ー ー 620 560 470 425 ● ー ー ー
325 31 ー ー ー 3,100 ー ー ー 725 660 555 505 〇 ー ー ー

備考）許容電流条件 気中及び暗渠布設（日射の影響なし） 基底温度 40℃、導体許容最高温度90℃（単心 3条、S=2d、その他1条）
●：在庫品 〇：受注生産品

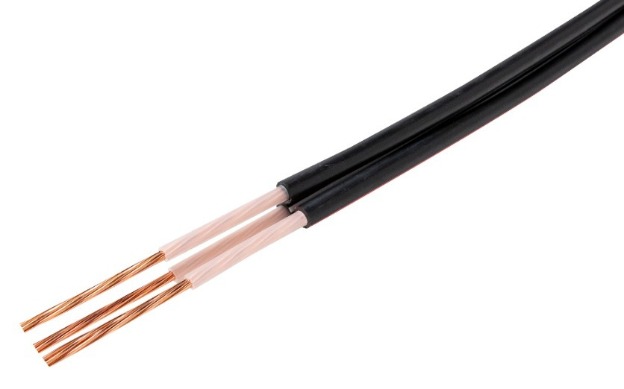

EM-600V-CED・T・Q

関連規格
JIS C 3605

曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
省力化
接続作業、結線作業などの作業を削減することができます。
省施工
狭い場所での作業、また狭い場所への配線を可能にします。
省スペース
当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
工期短縮
ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
安全施工
ケーブル曲げやくせ付けが容易に出来ます。
やわらか
環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
エコ
品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
高信頼性
太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
耐紫外線
太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
耐候性
日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
JISマーク
新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。
NETIS
RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。
RoHS2対応
スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。
4K/8K

アイコン詳細はこちら

特長

CVケーブルのエコ仕様で環境を配慮したものになります。
やわらか電線で、くせ付けがしやすく、安全・安心の施工に貢献できます。
また耐傷性を向上（当社従来比）させ、シースに傷が付きにくくなっています。

構造図例

EM-600V-CET

仕様

導体サイズ
（mm2）		 仕上り外径（mm） 概算質量（kg/km） 許容電流（A） 在庫
CED CET CEQ CED CET CEQ CED CET CEQ CED CET CEQ
8 ー 18.5 ー ー 350 ー 66 62 56 ー ● ー
14 19.0 21 23 350 500 700 91 86 78 〇 ● 〇
22 22 24 27 500 750 1000 120 110 100 〇 ● 〇
38 26 28 31 800 1200 1600 165 155 140 〇 ● 〇
60 31 33 37 1200 1900 2500 225 210 190 〇 ● 〇
100 38 41 46 2000 2900 4000 310 290 265 〇 ● 〇
150 44 47 53 2900 4300 6000 400 380 350 〇 ● 〇
200 51 55 62 3900 6000 8000 490 465 430 〇 ● 〇
250 56 60 67 4700 7000 9500 565 535 495 〇 ● 〇
325 61 66 74 6000 9000 12000 670 635 590 〇 ● 〇

備考）許容電流条件 気中及び暗渠布設（日射の影響なし） 基底温度 40℃、導体許容最高温度90℃（1条）
●：在庫品 〇：受注生産品
