絶縁電線
製品情報
屋外用絶縁電線(DVR、OW、OC、PDC)
DVR
関連規格
JIS C 3341
アイコン詳細はこちら
| アイコン | アイコンについて |
| 曲げ作業、皮むき作業、延線作業などで、労力を削減できます。 | |
| 接続作業、結線作業などの作業を削減することができます。 | |
| 狭い場所での作業、また狭い場所への配線を可能にします。 | |
| 当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。 | |
| ケーブルの跳ね返り防止など、安全施工を考慮した商品です。 | |
| ケーブル曲げやくせ付けが容易に出来ます。 | |
| 環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。 | |
| 品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。 | |
| 太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。 | |
| 太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。 | |
| 日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。 | |
| 新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。 | |
| RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。 | |
| スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。 |
仕様書
許容電流表
特長

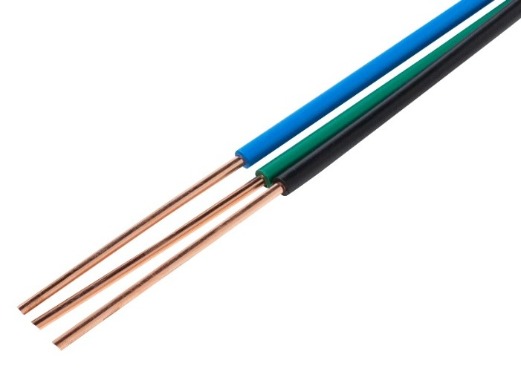

低圧架空引込線として使用されるより合わせ形の引込用ビニル絶縁電線です。
構造図例
DVR
仕様
| 導体サイズ （mm or mm2） |
仕上り外径（mm） | 概算質量（kg/km） | 許容電流（A） | 在庫 | ||||
|---|---|---|---|---|---|---|---|---|
| 2心 | 3心 | 2心 | 3心 | 2心 | 3心 | 2心 | 3心 | |
| 2.0 | 7.2 | 7.8 | 75 | 110 | 28 | 25 | ● | ● |
| 2.6 | 9.2 | 9.9 | 120 | 190 | 38 | 34 | 〇 | ● |
| 3.2 | 11.5 | 12.5 | 190 | 280 | 50 | 44 | 〇 | 〇 |
| 14 | 15.5 | 16.5 | 330 | 500 | 70 | 62 | 〇 | ● |
| 22 | 18.5 | 20 | 500 | 750 | 92 | 80 | 〇 | ● |
| 38 | 23.0 | 25 | 850 | 1,300 | 130 | 113 | 〇 | ● |
| 60 | ー | 30 | ー | 1,900 | ー | 152 | ー | ● |
OW
関連規格
JIS C 3340
アイコン詳細はこちら
| アイコン | アイコンについて |
| 曲げ作業、皮むき作業、延線作業などで、労力を削減できます。 | |
| 接続作業、結線作業などの作業を削減することができます。 | |
| 狭い場所での作業、また狭い場所への配線を可能にします。 | |
| 当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。 | |
| ケーブルの跳ね返り防止など、安全施工を考慮した商品です。 | |
| ケーブル曲げやくせ付けが容易に出来ます。 | |
| 環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。 | |
| 品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。 | |
| 太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。 | |
| 太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。 | |
| 日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。 | |
| 新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。 | |
| RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。 | |
| スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。 |
仕様書
許容電流表
特長
低圧架空電線路に使用されるビニル絶縁電線で耐候性に優れた黒色ビニルを被覆してあります。
構造図例
OW
仕様
| 品種 | 導体サイズ （mm2） |
仕上り外径 （mm） |
概算質量 （kg/km） |
許容電流 （A） |
在庫 |
|---|---|---|---|---|---|
| OW | 14 | 6.8 | 150 | 60 | 〇 |
| 22 | 8.4 | 240 | 78 | 〇 | |
| 38 | 11.0 | 400 | 100 | ● | |
| 60 | 13.0 | 600 | 130 | 〇 | |
| OC | 22 | 10.0 | 250 | 150 | 〇 |
| 38 | 12.0 | 400 | 210 | ● | |
| 60 | 15.0 | 650 | 280 | 〇 | |
| 100 | 18.0 | 1,000 | 390 | 〇 | |
| PDC | 5.5 | 9.0 | 100 | 162 | 〇 |
| 8 | 9.6 | 130 | 68 | 〇 | |
| 14 | 11.0 | 190 | 84 | 〇 | |
| 22 | 12 | 280 | 115 | ● |
備考）許容電流条件 屋外布設、基底温度 40℃、日射量0.1W/cm2、輻射係数比0.9、風速0.5m/sec
●：在庫品 〇：受注生産品
OC
関連規格
電力用規格C-201
アイコン詳細はこちら
| アイコン | アイコンについて |
| 曲げ作業、皮むき作業、延線作業などで、労力を削減できます。 | |
| 接続作業、結線作業などの作業を削減することができます。 | |
| 狭い場所での作業、また狭い場所への配線を可能にします。 | |
| 当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。 | |
| ケーブルの跳ね返り防止など、安全施工を考慮した商品です。 | |
| ケーブル曲げやくせ付けが容易に出来ます。 | |
| 環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。 | |
| 品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。 | |
| 太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。 | |
| 太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。 | |
| 日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。 | |
| 新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。 | |
| RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。 | |
| スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。 |
仕様書
許容電流表
特長
高圧架空電線路に使用される架橋ポリエチレン絶縁電線で耐候性に優れた黒色架橋ポリエチレンを被覆してあります。
構造図例
OC
仕様
| 品種 | 導体サイズ （mm2） |
仕上り外径 （mm） |
概算質量 （kg/km） |
許容電流 （A） |
在庫 |
|---|---|---|---|---|---|
| OW | 14 | 6.8 | 150 | 60 | ● |
| 22 | 8.4 | 240 | 78 | ● | |
| 38 | 11.0 | 400 | 100 | ● | |
| 60 | 13.0 | 600 | 130 | 〇 | |
| OC | 22 | 10.0 | 250 | 150 | 〇 |
| 38 | 12.0 | 400 | 210 | ● | |
| 60 | 15.0 | 650 | 280 | 〇 | |
| 100 | 18.0 | 1,000 | 390 | 〇 | |
| PDC | 5.5 | 9.0 | 100 | 162 | 〇 |
| 8 | 9.6 | 130 | 68 | 〇 | |
| 14 | 11.0 | 190 | 84 | 〇 | |
| 22 | 12 | 280 | 115 | ● |
PDC
関連規格
JIS C 3609
アイコン詳細はこちら
| アイコン | アイコンについて |
| 曲げ作業、皮むき作業、延線作業などで、労力を削減できます。 | |
| 接続作業、結線作業などの作業を削減することができます。 | |
| 狭い場所での作業、また狭い場所への配線を可能にします。 | |
| 当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。 | |
| ケーブルの跳ね返り防止など、安全施工を考慮した商品です。 | |
| ケーブル曲げやくせ付けが容易に出来ます。 | |
| 環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。 | |
| 品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。 | |
| 太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。 | |
| 太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。 | |
| 日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。 | |
| 新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。 | |
| RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。 | |
| スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。 |
仕様書
許容電流表
特長

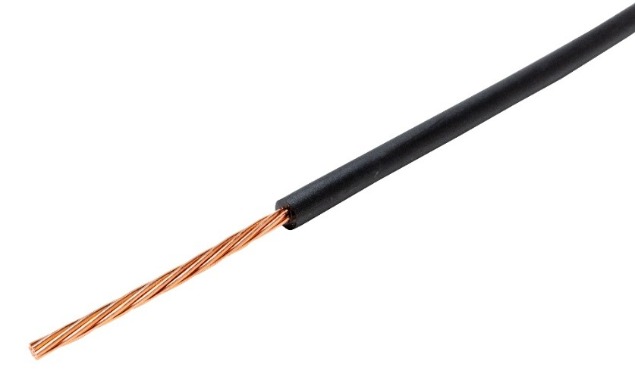

OE，OCより開閉器を経て柱上トランスに至る高圧配線などに使用される高圧引下用架橋ポリエチレン電線です。
構造図例
PDC
仕様
| 品種 | 導体サイズ （mm2） |
仕上り外径 （mm） |
概算質量 （kg/km） |
許容電流 （A） |
在庫 |
|---|---|---|---|---|---|
| OW | 14 | 6.8 | 150 | 60 | ● |
| 22 | 8.4 | 240 | 78 | ● | |
| 38 | 11.0 | 400 | 100 | ● | |
| 60 | 13.0 | 600 | 130 | 〇 | |
| OC | 22 | 10.0 | 250 | 150 | 〇 |
| 38 | 12.0 | 400 | 210 | ● | |
| 60 | 15.0 | 650 | 280 | 〇 | |
| 100 | 18.0 | 1,000 | 390 | 〇 | |
| PDC | 5.5 | 9.0 | 100 | 162 | 〇 |
| 8 | 9.6 | 130 | 68 | 〇 | |
| 14 | 11.0 | 190 | 84 | 〇 | |
| 22 | 12 | 280 | 115 | ● |
備考）許容電流条件 屋外布設、基底温度 40℃、日射量0.1W/cm2、輻射係数比0.9、風速0.5m/sec
●：在庫品 〇：受注生産品
