外付遮断弁

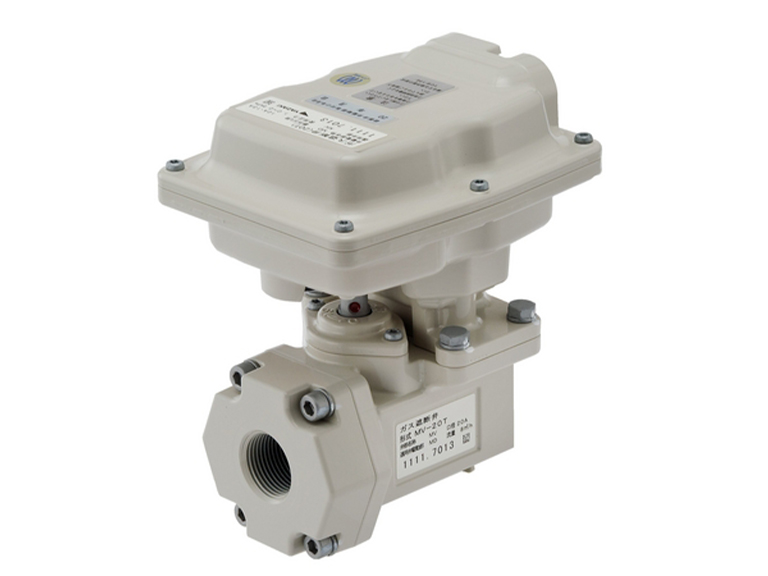

都市ガスMV-20T
スペック表
製品型式 | MV-20T |
---|---|
配管径 | 20A |
接続ねじ径 | Rc3/4 |
接続方法 | Rcねじ接続(入口、出口) |
適合コントローラ | YCB-13E |
定格流量 (空気、圧損50Pa) | 8㎥/h |
信号ケーブル | VCTF 0.75m㎥×4心1m付 リード線色:赤+・黒-・白A1・緑A2 |
耐圧性能 | 0.1MPaにて漏れ・亀裂・破損等なきこと |
気密性能 外部 | 10kPa 1分間にて漏れなきこと |
気密性能 内部 | 0.5及び4.2kPaにて漏れ量0.55L/h以下 |
使用圧力範囲 | 1.0~2.5kPa |
使用温度範囲 | -10~+60℃ |
弁構造 | ボール弁(モーター駆動) |
感圧機構 | 圧力センサ |
安全確認機能 | 圧力降下 出荷時は一般物件設定:80Pa(小規模配管設定:240Pa) 設定スイッチ5で切替可能 |
漏洩検査機能 | 圧力降下 出荷時は一般物件設定:80Pa(小規模配管設定:240Pa) 設定スイッチ5で切替可能 |
弁開閉信号 | 有り |
外観色 | ライトグレー(マンセル5Y7.5/1) |
外形寸法 | H164×W110×D100(mm) |
質量 | 約1.8kg |
付属品 | 接続部品アッシー(絶縁キャップ、コネクタ オス・メス) |
梱包単位 | 4個 |
型式認証 | (一財)日本ガス機器検査協会 都市ガス用自動ガス遮断装置検査規程 遮断弁(部) 自主検査合格品 |
備考 | 出入口面間寸法は旧遮断弁GST-20Sと互換性があります |
